기계식 스위치의 음향 공학: 금속 공진과의 전쟁

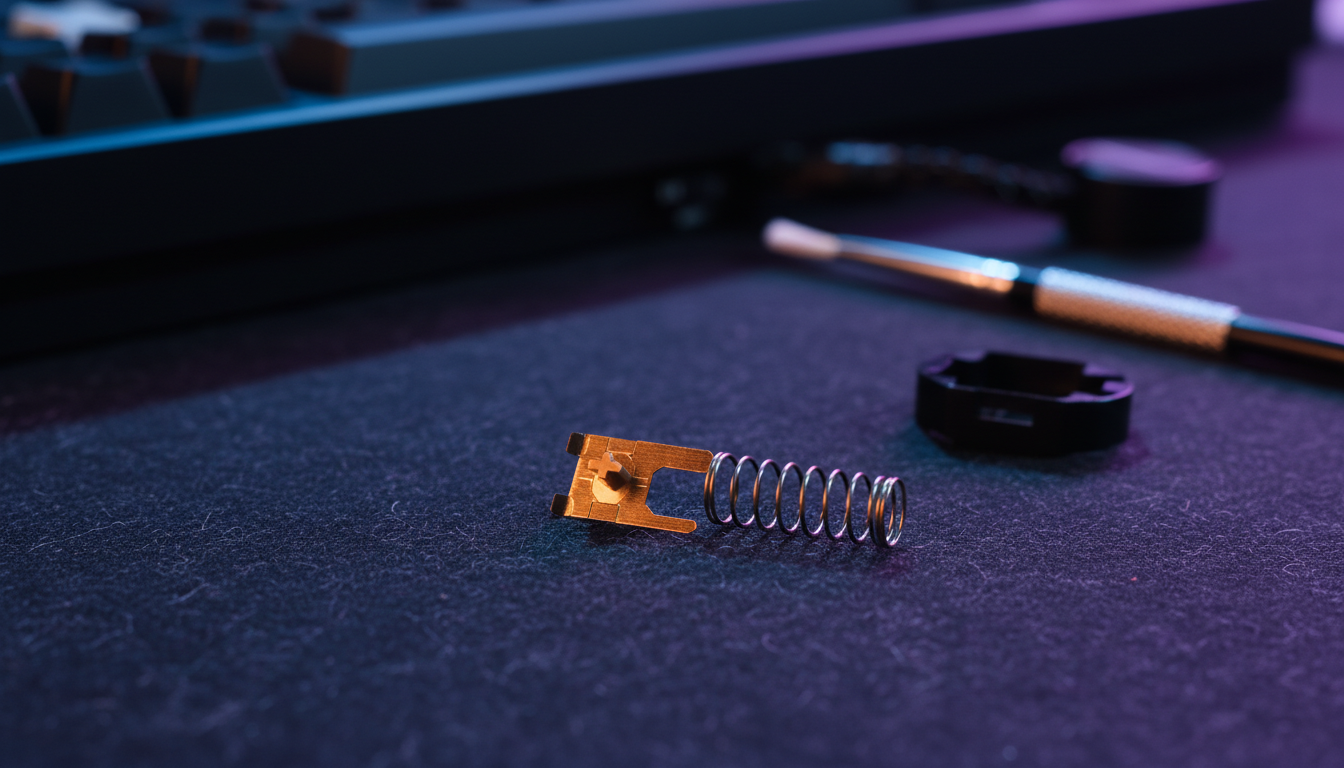

고성능 기계식 키보드 분야에서 음향 프로필은 더 이상 부차적 고려사항이 아니라 빌드 품질의 주요 지표입니다. 애호가에게 "깨끗한" 소리는 종종 정밀 공학과 동의어입니다. 그러나 프리미엄 빌드조차도 지속적인 금속성 울림—일명 "핑" 현상—에 시달릴 수 있습니다. 이 간섭을 효과적으로 없애려면 먼저 그 원인을 찾아야 합니다. 기계식 스위치의 금속성 소음은 일반적으로 두 가지 부품 중 하나에서 발생합니다: 나선형 스프링 또는 구리 접점 리프.
두 현상 모두 고주파 공진으로 나타나지만, 물리적 메커니즘, 진단 절차, 해결 전략은 크게 다릅니다. 이러한 미묘한 차이를 이해하는 것은 금속성 잡음 없이 "톡톡"하거나 "크리미"한 사운드 시그니처를 추구하는 빌더에게 필수적입니다. 또한 글로벌 게이밍 주변기기 산업 백서(2026)에 명시된 대로, 업계는 스위치, 플레이트, 케이스를 통합된 공진 챔버로 다루는 시스템 수준 음향 모델링으로 전환하고 있습니다.
금속 공진의 해부학
스위치 소음을 진단하려면 스위치를 진동하는 부품들의 집합으로 봐야 합니다. 모든 재료는 고유의 공진 주파수를 가지고 있습니다. 키 입력의 에너지—특히 스템의 빠른 복귀—가 스위치 조립체에 전달되면 이 부품들이 자극받습니다.
스프링 핑: 조화로운 울림
스프링 핑은 지속되는 조화 진동입니다. 스프링은 장력이 걸린 코일 와이어이기 때문에 음정 포크처럼 작용합니다. 스템이 놓여 상단 하우징(“업스트로크”)에 닿을 때, 갑작스러운 정지가 스프링을 통해 충격파를 보냅니다.
수리 작업대에서의 기술적 관찰에 따르면, 스프링 핑은 "긴 꼬리"가 특징입니다—키를 놓은 후에도 소리가 몇 밀리초 동안 지속됩니다. 이는 특히 표면적이 넓고 다양한 장력 수준을 가진 "긴" 스프링(18mm 이상)이나 점진적 스프링에서 두드러집니다.
리프 핑: 촉각적인 "팅" 소리
리프 핑은 더 날카롭고 국소적인 소리입니다. 전기 신호를 등록하는 스위치 부품인 구리 접촉 리프 내에서 발생합니다. 촉각 스위치에서 스템 다리는 촉각 피드백을 만들기 위해 리프의 "범프"를 넘어 미끄러져야 합니다. 다리가 범프를 지나갈 때 마찰과 그에 따른 장력 해제가 얇은 구리판을 진동시킬 수 있습니다.
스프링의 고조파 울림과 달리, 리프 핑은 작동점이나 촉각 최고점에서 정확히 발생하는 날카로운 "팅" 소리나 금속성 "크런치" 소리처럼 들립니다. 이는 높은 촉각력을 생성하는 물리학의 부산물입니다.
진단 절차: 원인 분리
윤활제나 수정을 적용하기 전에 소음의 원인을 반드시 확인해야 합니다. 리프에 과도한 윤활을 하여 스프링 핑을 멈추려 하면 "입력 채터"(한 번 누름이 여러 번 인식됨)나 무른 느낌이 발생할 수 있습니다.
스템 분리 테스트
스프링 핑을 분리하기 위해 다음 방법을 권장합니다:
- 스위치 상단 하우징을 제거하세요.
- 하단 하우징을 단단히 잡으세요.
- 스템과 스프링을 하우징에 다시 넣되, 상단 커버는 닫지 마세요.
- 스템을 곧게 눌렀다가 빠르게 놓으면서 손가락이 구리 리프에 닿지 않도록 하세요.
- 명확하고 울리는 소리가 들리면 스프링이 원인입니다.
촉각 접촉 테스트
리프 핑을 식별하려면 스위치를 천천히 작동시키면서 주의 깊게 들어보세요. 완전히 조립된 스위치에서 리프 핑은 스템 다리가 리프의 접점에 닿는 순간 정확히 발생합니다. 금속성 소음이 스위치의 바닥 닿음이나 상단 닿음이 아닌 촉각 돌출과 동기화되어 있다면 거의 확실히 리프 공명입니다.
방법론 참고: 이 진단 단계들은 열성 사용자 커뮤니티와 내부 지원 기록에서 공통적으로 나타나는 문제 해결 패턴을 바탕으로 하였으며(통제된 실험실 연구가 아님), 개별 스위치 허용 오차와 하우징 재질에 따라 테스트의 명확성이 달라질 수 있습니다.
음향 필터링: 시스템 수준 접근법
스위치를 "수리"하면 항상 소리가 고쳐진다는 것은 흔한 오해입니다. 실제로 스위치의 음향 출력은 시스템 수준의 현상입니다. 하우징 재질, 플레이트 장착, 심지어 PCB 두께가 특정 주파수를 증폭하거나 감쇠하는 필터 역할을 합니다.
음향 주파수 대역에 대한 시나리오 모델링을 기반으로, 키보드 소리를 두 가지 주요 기준으로 분류할 수 있습니다:
| 음향 프로필 | 주파수 대역 (Hz) | 특성 |
|---|---|---|
| 톡 | < 500 Hz | 저주파, 음소거, 깊은 기본 음정. |
| 클랙 | > 2000 Hz | 고주파, 날카롭고, 과도음을 강조함. |
스프링 및 잎사귀 핑은 일반적으로 2000 Hz에서 5000 Hz 범위에 있습니다. 모든 스위치를 열지 않고 이를 완화하기 위해 제작자들은 종종 케이스 부품을 통한 "스펙트럼 필터링"을 사용합니다.
재료 필터링 효과
- PC(폴리카보네이트) 플레이트: 저역 통과 필터 역할을 합니다. 강성(영률)이 낮아 기본 음정을 낮추고 핑과 같은 고주파 진동을 흡수합니다.
- IXPE 스위치 패드: 이 고밀도 폼 패드는 스위치와 PCB 사이에 위치합니다. 4kHz 이상의 주파수를 감쇠하도록 설계되어 가장 높은 음조의 금속성 과도음을 제거해 스위치 소리를 "정화"합니다.
- 포론 케이스 폼: 이 점탄성 재료는 스프링 핑의 메아리실로 작용할 수 있는 "속 빈" 케이스 잔향을 효과적으로 줄입니다.
생체역학 증폭기: 큰 손 사용자 모델링
스위치 소음의 명백하지 않은 요인은 사용자의 생체역학입니다. 시나리오 모델링에서 우리는 손 크기가 95백분위수(길이 약 21.5 cm)인 "큰 손 애호가" 사용자를 분석했습니다.
큰 손을 가진 사용자가 표준 크기 키보드(깊이 약 120mm 기준)를 사용할 때 종종 "클로" 그립을 취합니다. 이 자세는 두 가지 메커니즘을 통해 스위치 소음을 실제로 증폭시키는 상당한 인체공학적 불일치를 만듭니다.
- 변형된 힘 벡터: 좁은 손 위치는 손가락이 최적이 아닌 측면 각도로 압력을 가하게 만듭니다. 이로 인해 스위치 스템에 스트레스가 증가하여 잎사귀에 고르지 않게 눌리며, 이는 잎사귀 핑을 더 강하게 유발할 수 있습니다.
- 고가속 릴리스: 좁은 자세에서 속도를 유지하기 위해 사용자는 종종 손가락을 키에서 "튕겨" 냅니다. 이 고속 복귀는 제어된 부드러운 타이핑 동작보다 스프링 공명을 더 강하게 자극합니다.
모델링 참고: 인체공학적 스트레인 및 성능
우리는 Moore-Garg 스트레인 지수(SI)를 사용하여 이 불일치가 고강도 타이핑(80-100 WPM) 중 말단 상지 장애 위험에 미치는 영향을 모델링했습니다.
| 매개변수 | 값 | 근거 |
|---|---|---|
| 손 길이 | 21.5 cm | P95 남성 손 크기 |
| 그립 스타일 | 클로 그립 | 높은 APM 애호가에게 일반적임 |
| 그립 핏 비율 | 0.87 | 키보드가 이상적인 크기보다 약 13% 짧음을 나타냄 |
| 계산된 SI 점수 | 54 | 위험 (임계 SI > 5) |
논리 요약: 이 모델은 일정한 손가락 들어 올림 속도와 강한 바텀아웃 힘을 가정합니다. SI 점수가 높으면 인체공학적 위험을 나타내지만, 동시에 커뮤니티에서 소음 인식 증가 보고와도 연관됩니다; 손 피로가 쌓일수록 사용자는 금속성 핑의 고주파 "충격음"에 더 민감해집니다.
개선 전략: 핑 문제 해결
원인이 확인되면, 해결책은 정밀하게 적용되어야 합니다.
스프링 핑 해결법
스프링 핑을 없애는 가장 효과적인 방법은 윤활입니다.
- 백 윤활: 스프링을 고점도 오일(Krytox GPL 105) 몇 방울과 함께 비닐봉지에 넣고 흔들어 고르게 얇은 코팅을 입히세요. 이는 스프링 코일에 질량을 더해 진동을 감쇠합니다.
- 도넛 딥: 지속적인 핑이 있을 경우, 스프링 끝을 더 진한 그리스(Krytox 205g0)에 "도넛 딥"하여 스프링과 하우징/스템 사이에 완충층을 만듭니다.
- 스프링 교체: 스프링이 길이나 무게 때문에 고유 공명을 일으킨다면, 이중 단계 스프링이나 더 짧은 스프링으로 교체하여 공명 주파수를 덜 들리는 범위로 바꿀 수 있습니다.
리프 핑 해결법
리프 핑은 더 섬세합니다. 흔한 실수는 리프 접촉점에 과도한 윤활을 하는 것입니다. 이는 접촉이 달라붙거나 고장 나 입력 잡음을 유발할 수 있습니다.
- 뒷면 윤활: 구리 리프의 뒷면(접촉하지 않는 부분)에 Krytox 205g0을 아주 소량 바르세요. 이는 진동을 감쇠할 만큼의 질량을 추가하면서 전기 신호에는 영향을 주지 않습니다.
- 드라이 필름 윤활제: 촉감 순수주의자라면, PTFE 스프레이 같은 드라이 필름 윤활제가 스템 다리와 리프 범프 사이의 마찰을 줄여 핑을 유발하는 에너지를 감소시키면서도 촉감은 바꾸지 않습니다.
- 스위치 필름: 스위치 필름은 하우징 흔들림을 줄이는 데 탁월하지만, 스프링에 윤활이 되어 있지 않으면 고주파 스프링 공명을 증폭시킬 수 있습니다. 경험 많은 제작자들은 내부가 제대로 감쇠된 후에 필름 작업을 마지막 단계로 해야 한다고 조언합니다.
전략적 문제 해결 체크리스트
금속성 소음이 발생한다면, 보드를 과도하게 개조하지 않도록 다음의 개입 순서를 따르세요:
- 플레이트 점검: 모든 스위치가 완전히 장착되었는지 확인하세요. 느슨한 스위치는 플레이트에 진동하여 리프 핑 소리를 낼 수 있습니다.
- 스위치를 분리하세요: 문제 키에 대해 스템 분리 테스트를 수행하세요.
- 스프링에 윤활하세요: 이는 '핑' 불만의 80%를 해결합니다.
- 케이스를 처리하세요: '텅 빈' 또는 '에코' 같은 핑 소리가 나면 케이스 바닥에 3mm 포론 또는 실리콘 댐핑 층을 추가하세요.
- 리프를 목표로 하세요: 스프링 윤활과 케이스 댐핑 후에도 소음이 지속되면 접촉 리프에 윤활을 시도하세요.
방법론 및 가정 (부록)
이 기사에 제시된 데이터와 모델은 키보드 애호가를 위한 선별 도구 및 의사결정 보조용입니다. 의료 진단이나 실험실 인증 음향 측정이 아닙니다.
음향 모델링 가정:
- "톡"과 "클랙" 주파수 대역은 일반적인 재료 물리 공명과 커뮤니티에서 인정된 심리음향 기술자에 기반합니다.
- 스펙트럼 필터링 데이터는 표준 트레이 마운트 또는 개스킷 마운트 구성을 가정합니다.
인체공학 모델링 가정:
-
그립 적합 비율: 휴리스틱
IdealLength = HandLength × 0.6(클로 그립 기준)을 사용해 계산합니다. - 스트레인 지수 (SI): Moore & Garg (1995) 방법론에 기반합니다. 입력값에는 고강도 노력(강한 바닥 닿음)과 장시간 사용(하루 4시간 이상)이 포함됩니다.
- 경계 조건: 이 모델들은 개별 관절 유연성, 기존 질환, 키캡 프로필 차이(예: 체리 vs. SA)를 고려하지 않으며, 이는 타이핑 각도에 큰 영향을 줄 수 있습니다.
완벽한 음향 프로필을 달성하려면 기계적 지식과 인내심의 균형이 필요합니다. 스프링의 고조파 울림과 리프의 촉각적 "팅" 소리를 구분함으로써, 스위치 성능을 유지하면서 금속성 소음의 방해를 제거하는 맞춤형 해결책을 적용할 수 있습니다.
면책 조항: 이 기사는 정보 제공 목적으로만 작성되었습니다. 기계식 스위치의 수정(윤활, 필름 부착, 분해)은 제조사 보증을 무효화할 수 있습니다. 작은 전자 부품을 다룰 때는 손상이나 부품 분실 위험이 있습니다. 손목이나 손에 지속적인 통증이 있다면, 자격을 갖춘 인체공학 전문가나 의료 전문가와 상담하세요.
