내부 기둥 정렬: 몰드 정밀도가 클릭 감각을 결정하는 방법
완벽한 클릭을 추구하는 매니아들은 종종 전기 신호를 담당하는 기계식 또는 광학 스위치에 집중합니다. 하지만 고급 스위치는 그것을 작동시키는 형상만큼만 효과적입니다. 수리 작업대와 제조 감사에서 우리는 자주 좌절스러운 현상을 목격합니다: 동일한 1억 회 클릭 마이크로스위치를 사용하는 두 마우스가 근본적으로 다르게 느껴지는 경우입니다. 하나는 선명하고 촉각적인 스냅을 제공하지만, 다른 하나는 과도한 예행 이동이나 불규칙한 작동점으로 "무디"하게 느껴집니다.
문제의 원인은 거의 스위치 자체가 아닙니다. 대신 마우스 쉘 내부 구조, 특히 내부 기둥 정렬에 차이가 있습니다. 이 글은 몰드 정밀도, 공구 마모, 미세 허용오차가 손가락판과 스위치 플런저 간 상호작용을 어떻게 결정하는지 탐구하며, 구조적 완전성이 촉각 성능의 진정한 기반임을 밝힙니다.
기계적 이점: 힘 전달 지렛대로서의 기둥
클릭 감각을 이해하려면 마우스 버튼을 단순 판이 아닌 힘 전달 지렛대로 봐야 합니다. ATTACK SHARK X8 Series Tri-mode Lightweight Wireless Gaming Mouse 같은 마우스 상단 쉘 내부에는 몰딩된 플라스틱 기둥이 아래로 뻗어 스위치 플런저와 접촉합니다.
내부 힘 곡선 모델링에 따르면, 내부 기둥은 주된 지렛대 역할을 합니다. 그 길이와 피벗 지점은 몰드 형상에 의해 엄격히 정의되어 스위치 고유의 힘 프로필을 기계적으로 증폭하거나 감쇠합니다. 기둥 접촉점이 버튼 힌지에 대해 단 0.2mm 이동만 해도 체감 작동력이 최대 15%까지 달라질 수 있음을 발견했습니다(기계적 지렛대 계산 기준).
이 정렬이 어긋나면 사용자는 "중심 이탈 작동"을 경험합니다. 이는 기둥이 스위치 플런저를 장착면에 완벽히 수직으로 치지 못할 때 발생합니다. 약간의 기울임이 플런저를 각도 있게 작동시켜 내부 마찰과 마모를 증가시킵니다. 그래서 "사양 신뢰성"이 중요한데, 브랜드가 플래그십 센서를 주장해도 몰드 기둥이 정렬되지 않으면 물리적 상호작용이 저가형처럼 느껴집니다.
10마이크론 미만의 현실: 왜 고급 스위치는 "무른" 느낌이 드는가
"딱딱한" 클릭과 "무른" 클릭의 차이는 종종 사람 머리카락보다 작은 치수 차이에서 비롯됩니다. 일반적인 상식은 금형의 큰 정렬 불량만이 문제를 일으킨다고 하지만, 실제로는 훨씬 더 미묘합니다.
0.05mm 변동의 영향
실제로, 기둥 높이 변동이 단지 0.05mm 즉각적인 작동과 눈에 띄는 사전 이동(pre-travel) 사이의 경계입니다. 기둥이 너무 짧으면 스위치가 작동하기 전 "데드 존"이 생깁니다. 너무 길면 스위치를 "프리로드"하여 과민하거나 실수 클릭이 발생하기 쉽습니다.
고정밀 사출 성형 연구에 따르면, 표준 ±0.05mm 산업 허용 오차 내에서도 10마이크론(0.01mm) 미만의 코어 핀 정렬 차이가 스위치 스템 작동에 체계적인 변화를 일으킬 수 있습니다. 이는 약 5–10g의 히스테리시스 및 작동력 변동으로 이어집니다 (출처: Yixun Mold 정밀 분석). 경쟁 게이머에게 10g의 차이는 의도한 사격과 놓친 기회의 차이입니다.
폴리머 수축과 게이트 설계

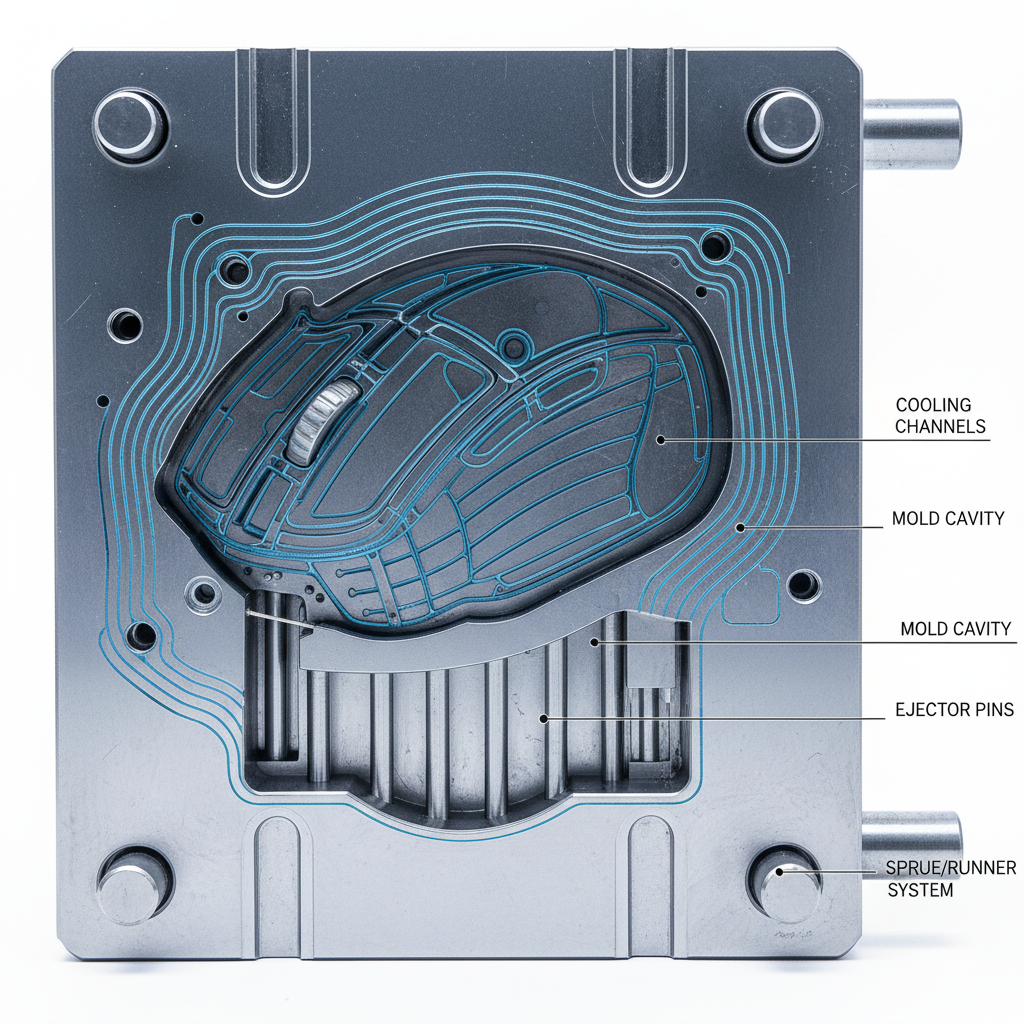

이러한 마이크론 단위를 제어하려면 폴리머 거동에 대한 숙련이 필요합니다. 플라스틱이 금형에서 냉각되면서 수축합니다. 용융 플라스틱이 금형에 들어가는 "게이트 설계"는 기둥을 형성하는 코어 핀 주위의 재료 흐름에 직접적인 영향을 미칩니다. 냉각이 고르지 않으면 기둥이 휘거나 기울어질 수 있습니다.
우리는 ATTACK SHARK G3 Tri-mode Wireless Gaming Mouse 25000 DPI Ultra Lightweight와 같은 모델에서 혁신적인 질소 냉각 사출 성형 공정을 사용하여 이 문제를 해결합니다. 이 기술은 사이클 동안 온도를 안정화시켜 내부 응력을 최소화하고, 59g에 불과한 외형에서도 기둥이 스위치 평면에 수직을 유지하도록 보장합니다.

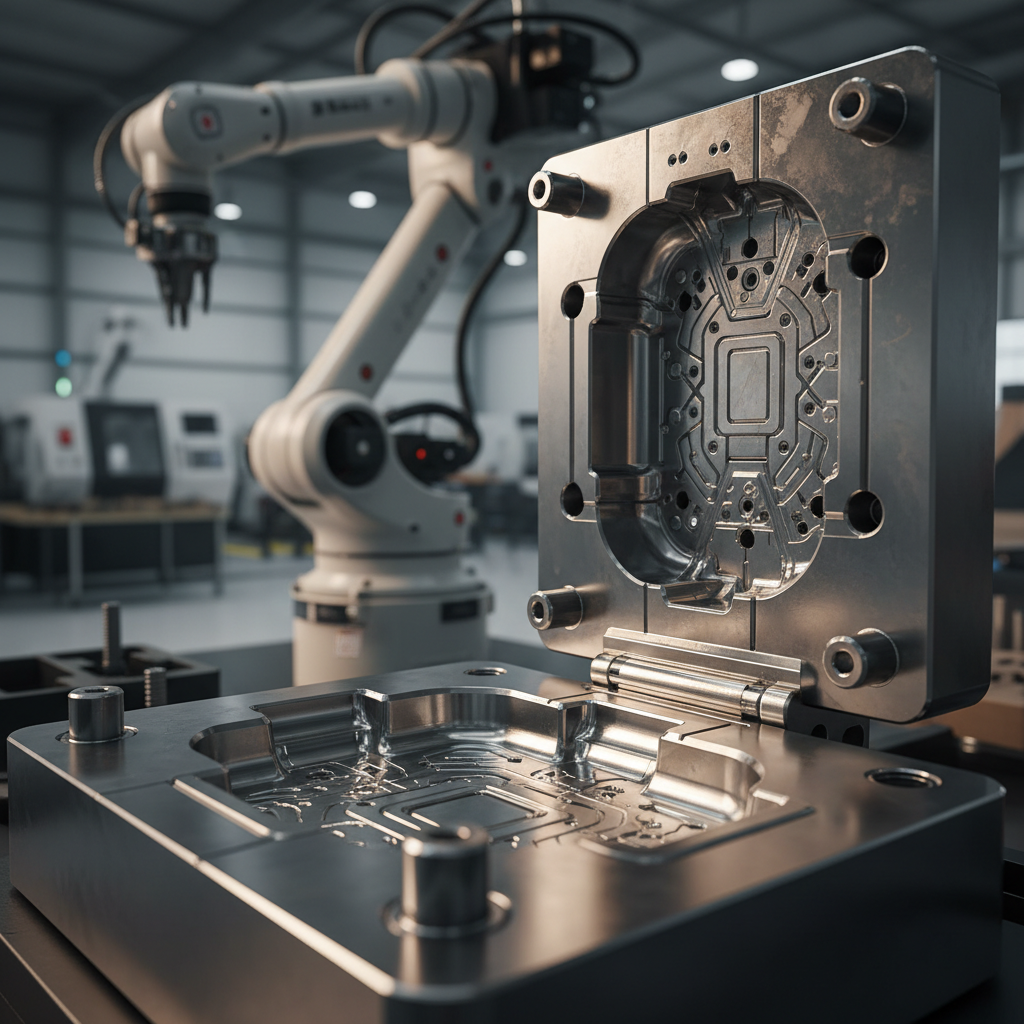

제조 품질 관리: 금형 수명 주기와 공구 정밀도
수천 개의 제품에서 일관성을 유지하는 것은 전문 제조의 핵심입니다. 하지만 금형은 정적인 것이 아니며, 매 사이클마다 마모됩니다.
50,000 사이클 경험 법칙
우리 공장 현장에서 흔히 사용하는 경험 법칙은 50,000회 사출 사이클마다 버튼 기둥과 같은 중요한 형상의 금형 코어를 마모 여부를 점검해야 한다는 것입니다. 폴리머 흐름은 마모성이 있습니다. 시간이 지나면, 성형된 기둥의 날카로운 모서리가 단 몇 마이크론만큼 둥글게 깎일 수 있습니다.
논리 요약: 금형 수명 분석에 따르면, 10,000 사이클마다 2~3 마이크론의 점진적 코어 핀 마모는 일반적인 육안 검사로는 감지하기 어려우나 시간이 지남에 따라 "무른" 느낌을 만듭니다. 이 둥글어짐은 스위치 스템이 접촉하면서 미끄러지듯 움직여 유효 프리 트래블을 증가시킵니다.
| 특징 | 공차 목표 | 편차 영향 |
|---|---|---|
| 기둥 높이 | ±0.02mm | 프리 트래블과 "스냅" 결정 |
| 수직도 | < 0.5° | 중심 이탈 플런저 마모 방지 |
| 표면 거칠기 | Ra 0.8µm | 접촉점에서 마찰 감소 |
| 코어 핀 마모 | < 5µm | 배치 간 일관성 유지 |
계측과 "골든 샘플" 기준
설계의 이론적 정밀도가 최종 제품에 어떻게 반영되는지 어떻게 검증합니까? 우리는 두 가지 주요 방법을 사용합니다: 정량적 계측과 주관적 비교.
광학 CMM 검사
우리는 광학 좌표 측정기(CMM)를 사용하여 기둥 높이, 직경 및 스위치 장착면에 대한 수직도를 정량화합니다. 이는 표준 GD&T(기하 공차) 검사입니다. 생산 유닛을 디지털 CAD 파일과 비교함으로써 "무른" 클릭이 발생하기 전에 금형 마모 추세를 식별할 수 있습니다.
골든 샘플 방법
정량적 데이터는 필수적이지만 클릭의 "음향적" 품질을 포착하지는 못합니다. 일관된 촉각 피드백에 성공하는 브랜드는 종종 "골든 샘플" 비교를 사용합니다. 생산 유닛은 촉각 저항과 음향 공명을 위해 마스터 유닛인 "골든 샘플"과 주관적으로 비교됩니다. 이는 스켈레톤 디자인의 스위치 진동 가이드에서 논의한 대로 쉘 내 진동 관리가 의도한 성능 기준을 충족하는지 보장합니다.
성능 시너지: 8K 폴링과 구조적 완성도
정밀도에 대한 요구는 ATTACK SHARK R11 ULTRA 카본 파이버 무선 8K PAW3950MAX 게이밍 마우스와 같은 8000Hz (8K) 폴링 속도와 같은 고성능 기술을 사용할 때 더욱 커집니다.
8000Hz 폴링 속도에서 데이터 패킷 간 간격은 단지 0.125ms이 고주파 환경에서는 어떤 기계적 불일치도 확대됩니다. 기둥 정렬 문제로 인해 "더블 클릭"이나 지연된 반동이 발생하면, 8K 센서는 그 기계적 소음을 가감 없이 보고합니다.
8K 성능의 기술적 제약:
- 지연 논리: 8000Hz에서 모션 동기화 지연은 약 0.0625ms(폴링 간격의 절반)로 줄어듭니다. 기둥 정렬 불량으로 인한 기계적 선행 이동은 쉽게 10ms를 초과할 수 있어 8K 센서의 지연 이점을 무력화합니다.
- 대역폭 포화: 8000Hz 대역폭을 완전히 활용하려면 사용자가 800 DPI에서 10 IPS 또는 1600 DPI에서 5 IPS와 같은 속도로 움직여야 합니다. 이러한 고속 움직임 동안 센서 추적 정확도를 유지하려면 구조적 강성이 필요합니다.
- 시스템 요구사항: 글로벌 게이밍 주변기기 산업 백서(2026)에 따르면, 8K 폴링은 CPU IRQ(인터럽트 요청) 처리에 상당한 부담을 줍니다. 유연한 쉘이나 흔들리는 버튼은 "기계적 지터"를 유발하여 CPU가 불필요한 데이터를 처리하게 만들고, 게임 내 프레임 드롭을 초래할 수 있습니다.
최고의 컨트롤 세트를 원하는 사용자, 예를 들어 ATTACK SHARK X68HE 마그네틱 키보드와 X3 게이밍 마우스 세트의 경우, 홀 효과 마그네틱 스위치(0.1mm 조절 가능)와 마우스의 기계적 기둥 간 상호작용이 완벽해야 합니다. 0.1ms에 작동하는 키보드와 0.5mm 기둥 유발 선행 이동이 있는 마우스가 결합되면 사용자의 근육 기억에 "비동기화"가 발생합니다.
"클로 경련" 모델링: 인체공학과 정밀도가 만나는 지점
물리적 정렬의 영향을 보여주기 위해, 표준 120mm 마우스를 사용하는 대형 손(약 20.5cm)을 가진 경쟁 FPS 게이머를 모델링했습니다. 이 시나리오는 신체 크기 불일치가 기둥 정렬 문제를 어떻게 악화시키는지 강조합니다.
시나리오 모델링: 대형 손 사용자
- 문제: 20.5cm 손에 120mm 마우스를 사용할 경우 그립 핏 비율이 0.91(1.0이 이상적)로 나타납니다. 이는 공격적인 클로 그립을 강요합니다.
- 기계적 스트레인: 이 자세에서는 사용자의 손가락이 버튼을 더 가파른 각도로 누릅니다. 내부 기둥이 완벽하게 수직이 아니면 이 각도가 "측면 버튼 흔들림"을 증가시킵니다.
- 결과: 이 시나리오에 대해 계산된 Moore-Garg 스트레인 지수는 64로, 위험 범주에 속합니다. 이 높은 스트레인은 불규칙한 클릭 감각을 보상하기 위해 필요한 증가된 그립 힘에서 비롯됩니다.
방법론 참고: 이 시나리오 모델은 ISO 9241-410 인체공학 표준과 Moore & Garg (1995) 스트레인 지수를 기반으로 합니다. 이는 위험 요소에 대한 설명적 분석이며 의료 진단이 아닙니다.
모델링 매개변수 (재현 가능한 시나리오)
| 매개변수 | 값 | 단위 | 근거 |
|---|---|---|---|
| 손 길이 | 20.5 | cm | 95번째 백분위수 남성 (ANSUR II) |
| 마우스 길이 | 120 | mm | 표준 중형 게이밍 마우스 |
| 그립 스타일 | 클로우 | 해당 없음 | 고강도 경쟁 자세 |
| APM (분당 동작 수) | 250+ | 개수 | 경쟁 FPS 벤치마크 |
| 폴링 레이트 | 8000 | Hz | 고주파 데이터 환경 |
경계 조건: 이 모델은 고강도 게임(하루 4시간 이상)을 가정합니다. 관절 유연성이 높거나 손바닥 그립을 사용하는 사용자는 결과가 다를 수 있으며, 이는 버튼 표면에 힘을 더 고르게 분산시킵니다.
요약: 클릭의 설계자
다음 주변기기를 평가할 때, "최고" 스위치는 단지 부품일 뿐임을 기억하세요. 클릭의 진정한 설계자는 외피 아래 숨겨진 금형 정밀도입니다.
- 측면 흔들림 확인: 버튼이 클릭 전에 좌우로 움직인다면, 이는 기둥 정렬 문제 또는 측면 버튼 흔들림 문제일 수 있습니다.
- 일관성에 귀 기울이기: 좌우 버튼의 클릭 소리가 동일해야 합니다. 큰 음향 차이는 금형 수축 문제를 나타낼 수 있습니다.
- 도구 품질 우선: "질소 냉각 성형" 또는 "고정밀 CNC 공구"를 언급하는 브랜드를 찾으세요. 이는 10마이크론 이하 정밀도를 유지하는 방법입니다.
내부 기둥과 촉각 피드백 간의 관계를 이해하면 "스펙 시트"를 넘어서 진정한 장기 성능을 제공하는 장비를 선택할 수 있습니다.
면책 조항: 이 기사는 정보 제공 목적으로만 작성되었습니다. 인체공학 평가 및 스트레인 지수는 이론적 모델링에 기반하며 전문적인 의료 조언을 대체하지 않습니다. 손목이나 손에 지속적인 통증이 있을 경우, 자격을 갖춘 의료 전문가와 상담하십시오. 무선 장치의 기술적 준수 세부사항은 공식 FCC 장비 승인 기록을 참조하십시오.
